Enregistreurs d’inclinaison électronique
Enregistreur d'inclinaison ShockLog Tilt'N'Roll
- Enregistreur d'inclinaison et de choc
- Seuil d’alarme programmable
- Option : température, humidité, pression et inclinaison

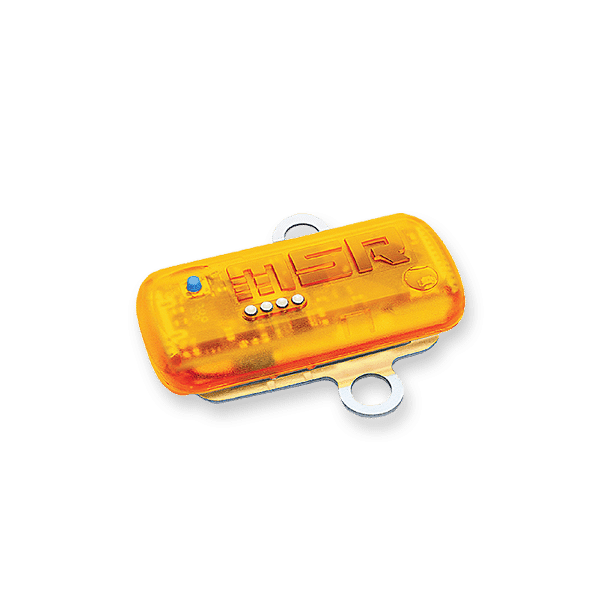

Enregistreur de choc et inclinaison MSR 175
Garantie 2 ans
Paiement sécurisé
Livraison 24-48h
Avantages
- Enregistreur de choc et inclinomètre
- Analyse des chocs sur 3 axes
- 2 capteurs ±15 g et ±200 g
- Option : humidité, pression et luminosité
Caractéristiques techniques
| Boîtier | Boîtier design, PC, scellé, étanche à l’eau (IP67) |
| Dimensions et poids | 47 x 16 x 54 mm (L x H x L), environ 28 g |
| Condition d’utilisation | Air |
| Capacité de mémoire | Plus de 2 000 000 de mesures |
| Bouton-poussoir | Lancer l’enregistrement/Interroger l’état |
| Capteurs d’accélération triaxiaux | 2 capteurs d’accélération triaxiaux intégrés |
| Plage de mesure | ± 15 G et ± 200 G (-20…+65°C) |
| Précision | Capteur 15 G : ± 0,15 G (0 à 5 G, +25 °C) / ± 0,3 G (5 à 15 G, +25 °C) / Capteur 200 G : ± 2 G (0 à 15 G, +25 °C) / ± 5 G (0 à 15 G, +25 °C) / 10 G (100 à 200 G, +25 °C) |
| 3 modes de mesures des chocs | Soit ±200g à 6400 Hz ou ±200g à 3200 Hz ou ±15g à 1600 Hz |
| Taux de mesure / d’enregistrement | Jusqu’à 6 400/s (±15 %) |
| Alimentation | Batterie Li-Po (230 mAh), rechargeable via connexion USB, durée d’enregistrement jusqu’à 8 semaines. ou Batterie échangeable Li-SOCI2 (3.6V, 7700 mAh), durée de vie de 2 ans minimum |
| Capteur | Accéléromètre tri-axial MEMS digital 3200 G Détection des événements chocs et suivi activité / inactivité Grande plage de température : -40°C à +85°C Conforme aux normes Pb-Free/RoHS |
| Logiciel PC et interface | MSR 175 Dashboard, MSR Report Generator, MSR ShockViewer version de base gratuite / USB |
| Condition de fonctionnement | Température -20…+65°C |
| Condition de stockage | +5…+45°C (conditions de stockage idéales pour batterie) 10…95% humidité relative, sans condensation |
| Normes | Le MSR 175 répond aux exigences de la directive européenne RoHS/WEEE |
Comment fonctionne cet inclinomètre ?
Grâce aux capteurs d’accélération triaxiaux, l’enregistreur de choc MSR 175 enregistre des données dans le logiciel d’analyse appelé «MSR ShockViewer»
Les deux capteurs d’accélération triaxiaux intégrés au MSR 175 disposent de plages de mesure de ±15G et ±200G. Ils enregistrent des chocs et des secousses avec une fréquence de mesure allant jusqu’à 6 400/s. La mémoire de plus de 2 millions de valeurs mesurées suffit à enregistrer plus de 1 000 événements de choc.
L’inclinomètre vous permet de savoir si votre colis a voyagé dans sa position désirée à plat ou sur le côté…
Certains produits ne supportent pas les chocs mais ils peuvent aussi être fragilisés quand ils sont renversés. (batteries, baies électroniques dont les cartes sortent de leur logement, huile de compresseurs qui se déverse, …)
L’enregistreur de choc et inclinaison MSR 175 et ses logiciels d’analyse
Le MSR 175 comprend les applications suivantes MSR Dashboard, MSR Report Generator et MSR ShockViewer :
- MSR Dashboard : pour la configuration du MSR 175 et un transfert des données par USB rapides.
- MSR Report Generator : pour la création automatique de rapports
- MSR ShockViewer : pour une analyse détaillée des événements de choc.
Les valeurs enregistrées sont disponibles sur le logiciel d’analyse MSR ShockViewer, avec des représentations graphiques et une analyse élargie des événements de chocs. Il est capable de traiter rapidement des millions de données.
Il est possible de représenter de manière claire des données volumineuses, d’analyser rapidement des événements critiques et de créer une documentation justificative. La version de base gratuite du logiciel MSR ShockViewer est incluse dans le pack du MSR 175.
Un enregistreur de données sans fil disponible en deux variantes
La variante 1 du MSR 175 comprend deux capteurs triaxiaux d’accélération internes (±15 G et ± 200 G) ainsi qu’un capteur de température interne.
N° code : MSR175B16T2AA5.
La variante 2 du MSR 175 comprend deux capteurs triaxiaux d’accélération internes (±15 G et ± 200 G) ainsi que quatre capteurs internes destinés à mesurer la température, l’humidité, la pression et la luminosité.
N° code : MSR175B16T6H3P5AA5L2.
← Glisser pour voir le tableau →
| Mesures | Plage de mesure | Précision | Fréquence d'acquisition |
|---|---|---|---|
| Température | 20…+65°C | ±0,5°C (-10… +65°C) | toutes les 10 min. |
| Humidité relative | 0… 100% humidité rel. -20… +65°C | ±2% humidité rel. (10… 85%, 0… +40°C) ±4 % humidité rel. (85… 95%, 0… +40°C) | toutes les 10 min. |
| Pression ambiante | -2 000 mbar absolu -20…+65°C | ±2,5 mbar (750…1100 mbar absolu, +25°C) | toutes les 10 min. |
| Lumière | 0… 65 000 lx | Sensibilité max. à 500 nm | toutes les 10 min. |
Pour quelles applications est adapté l'enregistreur de choc et inclinaison MSR 175 ?
Le MSR 175 est adapté pour les applications suivantes : transformateurs électriques – Matériel spatial – Matériel nucléaire – Matériel militaire – Matériel médical
Documentation
